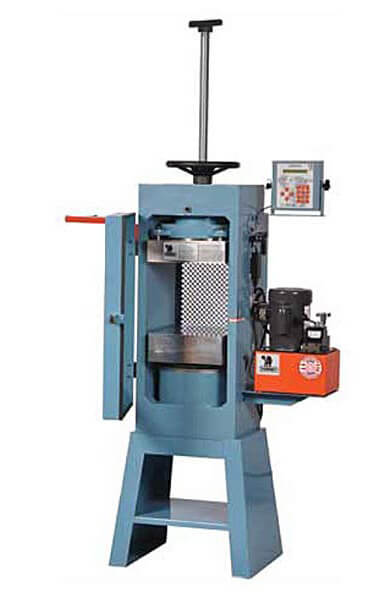

Máquina de Ensaios de Compressão até 2.000 kN

Características:
Marca: FORNEY
Procedência: Estados Unidos.
Modelo: F-401F-CPILOT.
Capacidade máxima: 2.000 kN
Faixa Nominal: 40 a 2.000 kN
Tipo: eletro-hidráulica
Este equipamento é destinado para ensaios de compressão de até 1 bloco(*) de 19x19x39cm, cilíndricos de Ø15x30cm e Ø10x20cm. Outros corpos de prova podem ser ensaiados mediante aquisição do respectivo dispositivo de ensaio.
(*) Com a aquisição do correto dispositivo/articulação (opcional). Quando da solicitação de proposta informar quais os tipos de corpos de prova serão ensaiados

Alimentação elétrica:
220Vac/60Hz, bifásica. Corrente de 10 A.

Sistema de Aplicação de Força:
Este equipamento é dotado de bomba hidráulica com válvula de 4 posições, permitindo controle de velocidade de carregamento, sendo:

• Posição 1: Avanço rápido de aproximação
• Posição 2: Avanço com ajuste fino para execução do ensaio
• Posição 3: Parada do pistão
• Posição 4: Retorno do pistão

A velocidade de carregamento é mostrada em tempo real no indicador de digital (força/tempo)

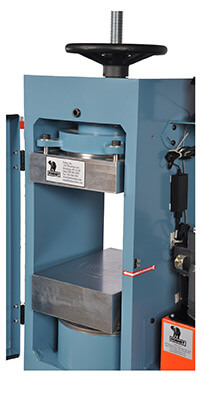

Estrutura de Aplicação de Força:
Composta de placas sólidas de aço de alto carbono nas laterais e espessas placas nas partes inferior e superior.
Isto resulta em uma estrutura de alta rigidez, a qual atende e excede todas as recomendações mencionadas na ACI 363R sobre rigidez de estruturas.
Inclui prato inferior com 115 mm de espessura por 310 mm de largura e 410 mm de profundidade, o qual atende e excede as recomendações da NBR 12118.
Abertura ajustável entre prato inferior e cabeçote superior até 605 mm, sem dispositivos.
Possui proteção de segurança para o operador.

• Curso do pistão: 60 mm;
• Distância entre colunas: 330 mm.

Sistema de Leitura:

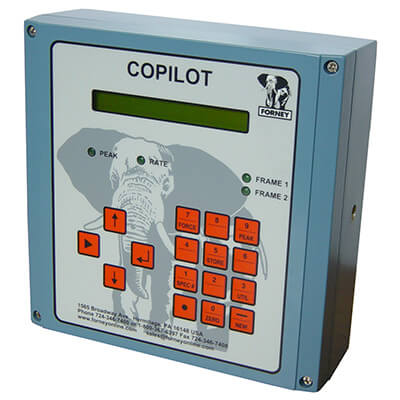

Equipada com indicador digital de força modelo COPILOT, com as seguintes características:

• Display de LCD com 16 caracteres;
•   Indicação:

  • da força em tempo real;
  • da força máxima (pico);
  • da taxa de carregamento (velocidade de ensaio – força/tempo);
  • da data e hora.
• Armazenamento de até 500 resultados de ensaio;
• Os resultados coletados podem ser enviados a um computador para serem trabalhados em uma planilha EXCEL; Computador não incluso.
• Unidade de força: kN, kgf e lbf;
• Precisão: Leituras a partir de 2% a 100% do fundo de escala com erro de indicação e repetitividade igual ou menor que 1%, em uma única faixa de medição utilizando um único sensor. Atende classe 1 da norma NBR NM ISO 7500– parte 1;
• 2 canais de entrada para força;
• Comunicação Serial RS-232.

Normas atendidas:

• NBR 5739, NBR 7215, NBR 12142, NBR 8522, NBR 12118, NBR 7222, NBR 13279 e NBR NM ISO 7500-1;
• ASTM C-39, C-78, C-109, C-469, E-4;

Tabela orientativa do tipo e a área do corpo de prova pela capacidade da máquina, F-401 (2.000 kN)

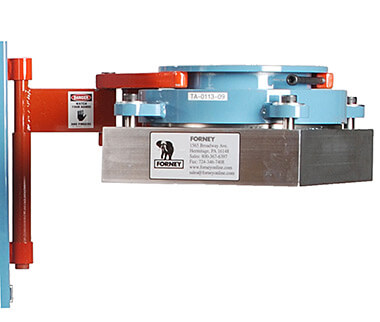

A articulação superior é facilmente removida com ajuda do braço articulado fixado ao lado da estrutura. Base inferior comporta peças de até 30 cm de largura x 40 cm de comprimento. Altura máxima 20cm. Para maiores dimensões, mediante consulta.

A DINATESTE é representante exclusiva, no Brasil, dos produtos Forney.
