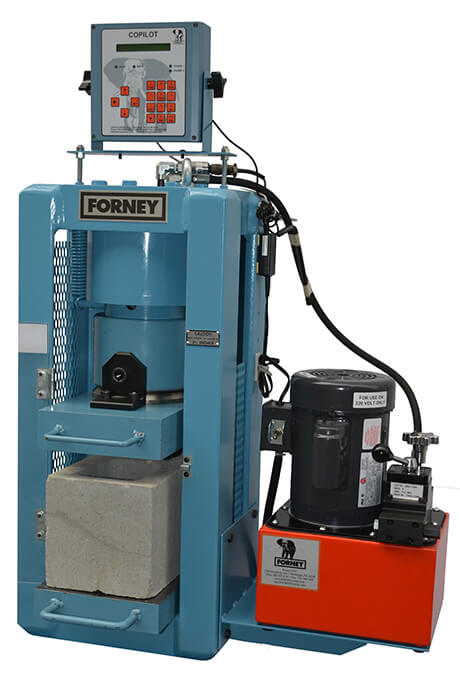

Máquina de Ensaios de Compressão até 1.000 kN

Características:
Marca: FORNEY
Procedência: Estados Unidos.
Modelo: F-25EX-F-CPILOT
Capacidade máxima: 1.100 kN (opção c/ uso de célula de carga de 20 kN com faixa nominal de 0,5 a 20 kN)
Faixa Nominal: 20 a 1.000 kN
Tipo: eletro-hidráulica
Este equipamento é destinado para ensaios de compressão de corpos de prova cilíndricos (*) de Ø15x30cm e Ø10x20cm. Outros corpos de prova podem ser ensaiados mediante aquisição do respectivo dispositivo de ensaio.
(*) Com a aquisição do correto dispositivo/articulação (opcional). Quando da solicitação de proposta informar quais os tipos de corpos de prova serão ensaiados

Alimentação elétrica:
220Vac/60Hz, bifásica. Corrente de 10 A.

Sistema de Aplicação de Força:
Este equipamento é dotado de bomba hidráulica com válvula de 4 posições, permitindo controle de velocidade de carregamento, sendo:

• Posição 1: Avanço rápido de aproximação
• Posição 2: Avanço com ajuste fino para execução do ensaio
• Posição 3: Parada do pistão
• Posição 4: Retorno do pistão

Estrutura de Aplicação de Força:
Composta de placas sólidas de aço de alto carbono nas laterais e espessas placas nas partes inferior e superior.
Abertura ajustável entre prato inferior e cabeçote superior até 490 mm, sem dispositivos. Possui proteção de segurança para o operador.

Sistema de Leitura:
Equipada com indicador digital de força modelo COPILOT, com as seguintes características:

• Display de LCD com 16 caracteres;
•   Indicação:

  • da força em tempo real;
  • da força máxima (pico);
  • da taxa de carregamento (velocidade de ensaio – força/tempo);
  • da data e hora.
• Armazenamento de até 500 resultados de ensaio;
• Unidade de força: kN, kgf e lbf;
• Precisão: Leituras a partir de 2% a 100% do fundo de escala com erro de indicação e repetitividade igual ou menor que 1%. Atende classe 1 da norma NBR NM ISO 7500 – parte 1;
• 2 canais de entrada para força;
• Comunicação Serial RS-232.

Normas atendidas:

• NBR 5739, NBR 7215, NBR 12142, NBR 8522, NBR 12118, NBR 7222, NBR 13279 e NBR NM ISO 7500-1;
• ASTM C-39, C-78, C-109, C-469, E-4;

Acessórios que acompanham o equipamento:
TA-0151 Base de aço para apoio e centralização do corpo de prova.

Opcionais:

• TA-0101 Articulação para corpos de prova de Ø15x30 e Ø10x20cm (NBR 5739);
• Articulação para ensaios de compressão em corpos de prova de dimensões Ø 5x10cm (NBR 7215);
• Dispositivo Universal (TA-0166) para ensaio de resistência à tração na flexão de corpos de prova prismáticos (NBR 12142/ASTM C-78);
• Dispositivo para determinação da resistência à tração na flexão em corpos de prova de argamassa de 4 x 4 x 16cm (NBR 13279);
• Dispositivo para ensaios de resistência à tração por compressão diametral (NBR 7222);
• Dispositivo para ensaio de resistência à compressão em blocos vazados de concreto simples para alvenaria, entre outros.

Outras capacidades e dimensões de máquinas são disponíveis, entre elas:
Capacidades de 2.000, 2.200 e 3.000 kN.
Quadro de aplicação de força estendido para ensaios de resistência à compressão em blocos vazados de concreto simples.

Exemplos de corpos de prova:

• Cilíndricos,
• Prismáticos,
• Blocos vazados, etc...

Tabela orientativa do tipo e a área do corpo de prova pela capacidade da máquina, F-25EX-F-CPILOT (1.100 kN)

A DINATESTE é representante exclusiva, no Brasil, dos produtos Forney.
